Cómo instalar tela extensible: guía completa paso a paso

Cómo instalar tela extensible: la respuesta directa

Instalación de tela tensada, particularmente Tejido extensible de PVC — requiere una secuencia estructurada: preparación del sitio, montaje del marco, desenrollado y posicionamiento de la tela, tensado de los bordes y anclaje final. El proceso no consiste simplemente en tensar el material; Implica una distribución de tensión calculada para evitar deformaciones, hundimientos o fallas prematuras. Cuando se hace correctamente, una estructura de tela extensible de PVC correctamente instalada puede durar 15 a 25 años con mínimo mantenimiento.

Ya sea que esté instalando una vela de sombra sobre un patio comercial, una marquesina extensible para un lugar de eventos al aire libre o un gran techo de membrana arquitectónica, los principios básicos de instalación siguen siendo los mismos. Esta guía recorre cada etapa en detalle, para que tengas una referencia confiable de principio a fin.

Comprensión de la tela extensible de PVC antes de la instalación

unntes de adquirir una sola herramienta, es necesario comprender el material con el que está trabajando. Tejido extensible de PVC es un textil técnico recubierto que se obtiene laminando cloruro de polivinilo (PVC) sobre una rejilla base de hilos de poliéster. Esta construcción confiere al material sus propiedades clave: alta resistencia a la tracción, estabilidad dimensional bajo carga, resistencia a los rayos UV e impermeabilidad al agua.

Los pesos comunes de tela extensible de PVC utilizados en instalaciones arquitectónicas y comerciales varían desde 650 g/m² a 1.100 g/m² . Los tejidos más ligeros, de entre 650 y 750 g/m², son adecuados para estructuras de sombra y refugios temporales, mientras que los tejidos más pesados, de entre 900 y 1.100 g/m², se utilizan en tejados permanentes, marquesinas de estadios y estructuras tensadas de gran envergadura.

Propiedades clave que afectan la instalación

• Resistencia a la tracción: normalmente 3000-6000 N/5 cm en direcciones de urdimbre y trama
• Resistencia al desgarro: importante para estructuras cargadas por el viento
• Expansión térmica: el PVC se expande y contrae con la temperatura, lo que debe tenerse en cuenta al tensarlo.
• Recubrimiento de la superficie: algunas telas tienen capas superiores de PVDF o laca que afectan la forma en que responden a los herrajes de sujeción.
• Costuras de soldadura: la resistencia de las costuras soldadas en fábrica debe igualar o superar 80% de la resistencia del tejido base

Comprender estas propiedades le ayudará a seleccionar los accesorios tensores adecuados, establecer valores de pretensión correctos y evitar sobrecargar la tela durante la instalación.

Herramientas y materiales necesarios para la instalación de telas extensibles

Tener las herramientas adecuadas en el sitio antes de que comience la instalación ahorra tiempo, reduce errores y protege tanto a la tela como a los trabajadores involucrados. A continuación se muestra una lista completa de lo que necesitará para una instalación estándar de tela extensible de PVC.

Preparación del sitio: el paso que la mayoría de los instaladores apresuran

La mala preparación del sitio es la principal causa de problemas de instalación. Antes de que la tela extensible de PVC llegue al sitio, se debe montar completamente el marco estructural o los puntos de anclaje, verificar que estén a plomo y nivelados y confirmar que coincidan con los planos de fabricación. Cualquier desviación mayor que ±5mm de las dimensiones de diseño puede resultar en una distribución desigual de la tensión a través del panel de tela.

Lista de verificación antes de que la tela llegue al sitio

• Confirme que todos los miembros del marco de acero o aluminio estén instalados, aplomados y soldados o atornillados según los planos de ingeniería.
• Verifique que las zapatas de concreto o las bases de anclaje hayan alcanzado su resistencia de curado total (generalmente 28 días para hormigón estándar )
• Verifique que todos los rieles de keder o los accesorios de sujeción estén preinstalados en el marco.
• Mida las dimensiones diagonales de la abertura del marco para confirmar que esté cuadrada; las dos diagonales deben estar dentro 10 mm uno del otro
• Limpie el área debajo y alrededor de la estructura de escombros, objetos afilados o cualquier cosa que pueda enganchar o perforar la tela durante el desenrollado.
• Verifique el pronóstico del tiempo: no comience la instalación de la tela si la velocidad del viento excede 25 kilómetros por hora o si la lluvia es inminente
• Asegúrese de que el equipo de acceso (andamio, plataforma elevadora o plataforma de trabajo elevada) esté en posición y sea seguro.

Un paso que frecuentemente se pasa por alto es verificar la temperatura el día de la instalación. Lo ideal es instalar la tela tensada de PVC cuando la temperatura ambiente esté entre 10°C y 30°C . En condiciones de mucho frío, el PVC se vuelve más rígido y menos flexible, lo que dificulta su colocación en los rieles de keder. En condiciones de mucho calor, la tela se relaja y puede parecer floja después de la instalación una vez que se enfría.

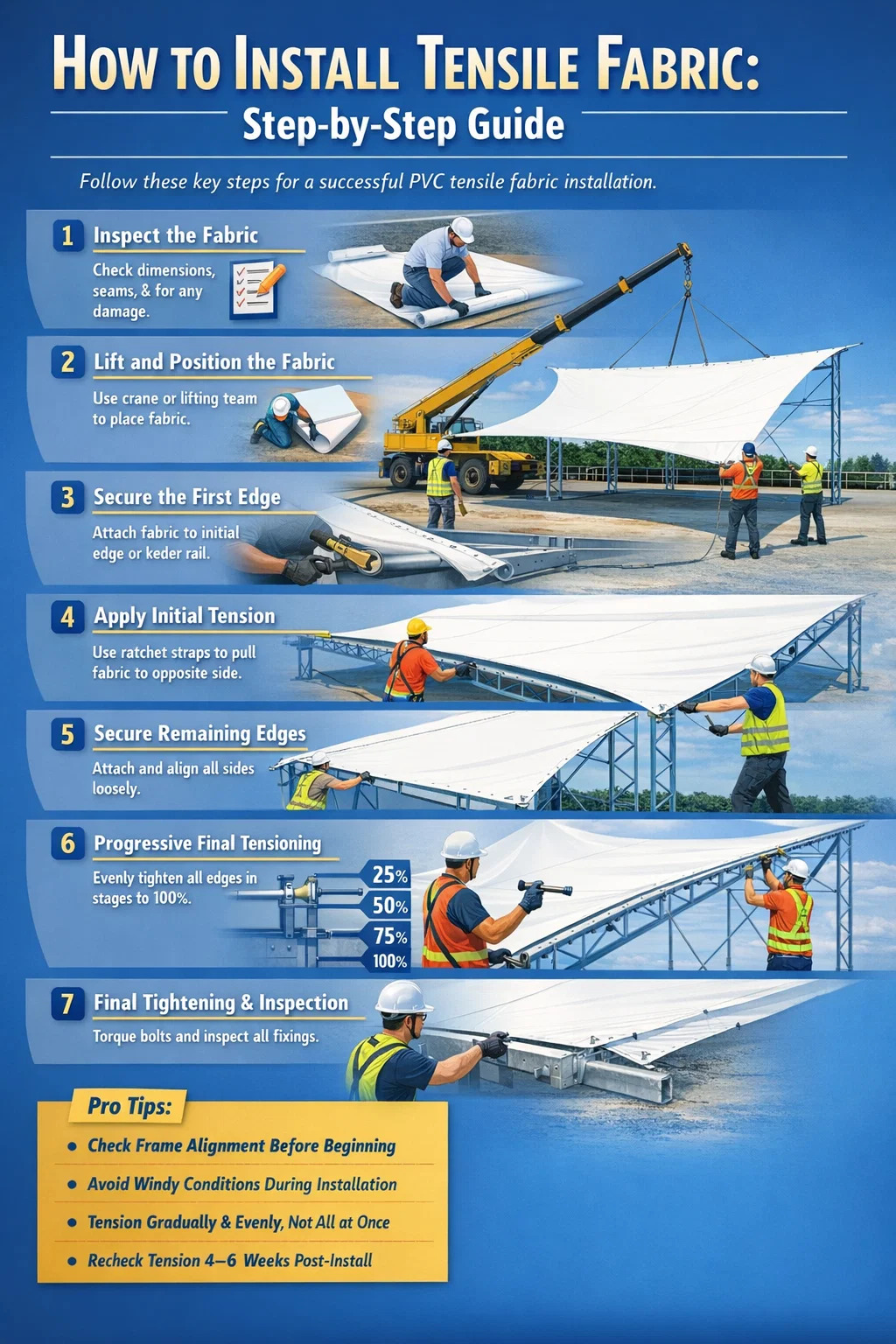

Proceso de instalación paso a paso para tela extensible de PVC

La siguiente secuencia se aplica a la mayoría de las instalaciones de telas tensadas de PVC comerciales y arquitectónicas. Ajuste según el sistema de fijación de bordes específico utilizado: riel keder, abrazadera de placa o canal de cuerda.

Paso 1: inspeccionar el panel de tela antes de desenrollarlo

Antes de abrir el rollo, verifique la documentación de entrega para confirmar que el panel de tela coincida con el pedido: dimensiones correctas, calidad del material y ubicación de las costuras de soldadura. Una vez abierto el rollo, coloque la tela sobre una lona limpia o una cubierta protectora para el suelo. Inspeccione si hay daños durante el transporte: cortes, marcas de abrasión o correas deformadas. Verifique que todos los accesorios de las esquinas, ojales o bordes de keder estén intactos y colocados correctamente.

No arrastre la tela por terreno accidentado. Incluso un contacto breve con concreto o grava puede desgastar el revestimiento de PVC, comprometiendo la resistencia a los rayos UV y la durabilidad a largo plazo.

Paso 2: levante y coloque la tela sobre la estructura

Para paneles pequeños de menos de 30 m² aproximadamente, un equipo de cuatro a seis trabajadores puede levantar y colocar manualmente la tela. Para paneles más grandes, se requiere una grúa o un manipulador telescópico con barra espaciadora. Coloque las eslingas de elevación únicamente en los puntos de elevación designados, nunca en el propio cuerpo de tela.

Coloque la tela sobre la estructura de modo que el borde más largo se alinee con el miembro estructural más largo. Esto minimiza la distancia que debe recorrer cada borde para llegar a su punto de unión, lo que reduce el riesgo de tensión de manejo desigual durante la siguiente etapa.

Paso 3: Asegure el primer borde

Comience siempre con un borde fijo o de poco movimiento, generalmente un borde recto a lo largo de una viga cumbrera o un miembro estructural primario. Para sistemas de rieles de keder, deslice la cuerda o el cordón de keder dentro del canal de aluminio comenzando desde un extremo y avanzando hacia el otro. Utilice un mazo de goma y una herramienta de empuje de bordes lisos para asentar completamente la cuenta de keder en la ranura sin deformarla.

Para sistemas de abrazadera de placa, coloque el pliegue de la tela debajo de la placa de sujeción, inserte los pernos apretándolos con los dedos y confirme la alineación antes de realizar cualquier ajuste final. En esta etapa, todas las fijaciones deben apretarse únicamente a mano; el torque final se realiza más tarde.

Paso 4: aplique tensión inicial al borde opuesto

Con el primer borde asegurado, pase al borde opuesto. Coloque correas de trinquete o tiradores a los accesorios de las esquinas o bucles tensores y tire de la tela hacia su punto de unión. El objetivo en esta etapa no es la tensión final, sino simplemente eliminar la holgura para que la tela quede plana sobre la estructura.

Mientras tira, observe la superficie de la tela. Cualquier arruga diagonal sugiere que el tirón es desigual. Ajuste la dirección y la magnitud del tirón de cada correa de forma independiente para mantener recto el panel de tela. Una vez que el borde opuesto alcance los herrajes de fijación, asegúrelo sin apretar: abrazaderas apretadas a mano o una cuenta keder parcialmente insertada.

Paso 5: Asegure los bordes restantes

Con dos bordes opuestos unidos sin apretar, trabaje en los dos bordes restantes usando la misma secuencia: unir, alinear, tirar ligeramente y asegurar sin apretar. Al final de este paso, los cuatro bordes (o todos los bordes del perímetro para formas complejas) deben estar sujetos sin apretar a la estructura. La tela todavía parecerá algo floja; esto es lo esperado y correcto en esta etapa.

Paso 6: Tensado final progresivo

Esta es la fase más crítica de toda la instalación. El tensado final debe aplicarse de forma gradual y uniforme en todos los bordes simultáneamente, no borde por borde. El método correcto es trabajar en pases incrementales : aplique el 25% de la tensión objetivo a todos los bordes, luego el 50%, luego el 75% y luego el 100%. Este enfoque progresivo garantiza que el tejido se estire uniformemente en toda su superficie sin que se concentre tensión en ningún punto.

Para los sistemas de rieles keder, el tensado final se logra apretando los pernos tensores o tensores integrados en las tapas de los extremos del riel. Para los sistemas de abrazadera de placa, los pernos se aprietan según los valores de torque especificados, generalmente 25–40 Nm para pernos inoxidables M10, dependiendo de la especificación del hardware.

Durante el tensado, controle continuamente la superficie de la tela. La superficie correctamente tensada de un panel de tejido tensado de PVC debe ser:

• Libre de arrugas de tensión diagonales que recorren el panel
• Tensa cuando se presiona ligeramente con la mano, con una desviación mínima.
• Curvado en la geometría prevista (anticlástica, sinclástica o plana, según diseño)
• Libre de áreas de charcos o puntos planos que permitirían la acumulación de agua.

Paso 7: Apriete final de pernos e inspección de hardware

Una vez que se logre la tensión total, recorra sistemáticamente todos los puntos de fijación y apriete todos los pernos al par especificado. Utilice una llave dinamométrica calibrada; adivinar al tacto no es aceptable para instalaciones estructurales. Registre los valores de torque aplicados en cada punto de fijación para el registro de mantenimiento.

Verifique que el cordón de keder esté asentado total y uniformemente en todos los canales del riel. Cualquier sección del talón que no esté completamente asentada creará una concentración de tensión localizada que puede provocar fallas por desgarro en los bordes, particularmente bajo carga de viento.

Sistemas de fijación de tejidos tensados: cuál utilizar

La elección del sistema de fijación de bordes afecta significativamente tanto al proceso de instalación como al rendimiento a largo plazo de la tensoestructura. A continuación se muestra un desglose de los sistemas más comunes utilizados con tejido tensado de PVC.

Para instalaciones comerciales y arquitectónicas de tela extensible de PVC a largo plazo, el sistema de rieles keder es generalmente la opción preferida porque distribuye las cargas de los bordes de manera continua a lo largo de todo el perímetro en lugar de concentrar la tensión en puntos de fijación discretos. Esto se traduce directamente en una mayor vida útil de la tela y un menor riesgo de desgarro en los bordes.

Errores comunes durante la instalación de telas extensibles y cómo evitarlos

Incluso los equipos de instalación experimentados cometen errores evitables. Comprender los errores más frecuentes ahorra tiempo, dinero y, potencialmente, el propio panel de tela.

Sobretensión

Tirar de la tela más fuerte que la especificación de diseño no la hace más fuerte: acelera la deformación por fluencia en el revestimiento de PVC, tensiona las costuras de soldadura más allá de su capacidad de diseño y sobrecarga la estructura de soporte. Los valores de pretensión de diseño para telas extensibles de PVC arquitectónicas generalmente se encuentran en el rango de 1,5–3,0 kN/m . Trabaje siempre según las especificaciones de ingeniería, no según el criterio visual.

Tensar un borde a la vez

Tensar completamente un borde antes de unir los demás obliga a ese único borde a soportar toda la carga de pretensión inicial de forma asimétrica. Esto distorsiona la geometría del tejido y crea tensiones residuales desiguales. Siempre fije todos los bordes sin apretar antes de comenzar el tensado final y siempre tense en pasadas incrementales a lo largo de todos los bordes.

Instalación con viento fuerte

A Tejido extensible de PVC El panel con una superficie de 50 m² actúa como una gran vela con el viento. A 30 km/h, la carga dinámica sobre un panel parcialmente asegurado puede superar la capacidad de sujeción manual de un equipo de cuatro personas. Los accidentes de instalación relacionados con el viento son una de las principales causas de daños a las telas y lesiones a los trabajadores en sitios de estructuras tensadas.

Orientación incorrecta de la tela

La mayoría de las telas tensadas de PVC tienen diferentes propiedades de tracción en las direcciones de urdimbre (longitudinal) y trama (transversal). El diseño de ingeniería especifica qué dirección debe alinearse con la ruta de carga primaria. Instalar la tela girada 90° desde su orientación de diseño puede reducir significativamente el rendimiento estructural. Siempre confirme la orientación con respecto al dibujo de fabricación antes de asegurar cualquier borde.

Saltarse la verificación de retensión

El nuevo tejido tensado de PVC sufre un período de asentamiento durante las primeras semanas después de su instalación. Los hilos base de poliéster se asientan ligeramente bajo carga y la tela se relajará aproximadamente 2-5% de su valor de pretensión inicial. Una verificación de retensión y ajuste en 4 a 6 semanas después de la instalación es una práctica estándar y debe incluirse en cada contrato de instalación.

Consideraciones especiales para estructuras de tela extensible de PVC de gran luz

Estructuras con luces libres que excedan 15 metros introduce una complejidad adicional que va más allá de la secuencia de instalación estándar descrita anteriormente.

Unión de paneles y soldadura en campo

El tejido extensible de PVC se fabrica normalmente en rollos. 1,5 a 5 metros de ancho . Las marquesinas muy grandes requieren que se suelden en fábrica varios paneles antes de la entrega. Para estructuras extremadamente grandes donde los paneles soldados en taller son demasiado grandes para transportarlos, es posible que se requiera soldadura en campo utilizando equipos de soldadura de aire caliente en el sitio. Las soldaduras en campo requieren condiciones controladas: la temperatura, la humedad y la limpieza de la superficie afectan la calidad de la soldadura. Una soldadura de aire caliente de PVC ejecutada correctamente logra una resistencia de unión de 90–95 % de la resistencia del tejido base .

Cables de Soporte Intermedio y Bordes de Catenaria

Las tensoestructuras de grandes luces suelen incorporar cables catenarios de acero inoxidable a lo largo de bordes libres o líneas de soporte intermedias. La interacción entre la tensión del cable y la tensión de la tela requiere un ajuste coordinado durante la instalación. Los cables se pretensan según valores especificados mediante tensores y la tensión de la tela se calibra en relación con la geometría del cable. Esto requiere supervisión de ingeniería y no es una tarea para trabajadores no capacitados.

Instalación por etapas para ensamblajes de paneles múltiples

Cuando un techo grande consta de múltiples paneles adyacentes, la instalación debe seguir una secuencia definida para evitar que los paneles completos se distorsionen por el tensado de los paneles adyacentes. Normalmente, la instalación se realiza desde el centro de la estructura hacia afuera o desde el punto más alto hacia abajo, dependiendo de la geometría estructural.

Lista de verificación de inspección posterior a la instalación

Una vez completada la instalación, realice una inspección exhaustiva antes de aprobar el proyecto. Esto protege tanto al instalador como al cliente al documentar el estado de la estructura en el momento de la entrega.

1. Camine por todo el perímetro e inspeccione cada punto de fijación: asiento de keder, torsión de los pernos de la placa o asiento de la cuerda en el canal.
2. Revise la superficie de la tela desde el nivel del suelo para detectar arrugas, áreas de tensión desigual o distorsiones visibles.
3. Inspeccione todas las costuras de soldadura para detectar delaminación o burbujas; cualquier costura que se pueda pelar a mano ha fallado y requiere reparación.
4. Confirme que todos los puntos de drenaje y los puntos bajos en la geometría de la tela estén dirigiendo el agua lejos de la estructura correctamente.
5. Comprobar que ningún borde de la tela esté en contacto directo con acero o bordes afilados que puedan causar abrasión con el tiempo.
6. Fotografíe todos los puntos de fijación y la estructura general instalada para el registro del proyecto.
7. Registre todos los valores de torsión aplicados, los materiales utilizados y las condiciones ambientales durante la instalación en el archivo de mantenimiento.
8. Proporcionar al cliente las instrucciones de cuidado y mantenimiento del fabricante para el grado específico de tejido extensible de PVC instalado.

Programa de mantenimiento para proteger su inversión en tela extensible de PVC

La instalación es el comienzo, no el final del trabajo. Un programa de mantenimiento estructurado prolonga significativamente la vida útil de las estructuras de tejido tensado. La siguiente tabla describe los intervalos de mantenimiento recomendados para instalaciones comerciales de telas tensadas de PVC.

Utilice únicamente soluciones de limpieza compatibles con PVC y con pH neutro para la limpieza de superficies. Evite los limpiadores de alta presión dirigidos a las costuras de soldadura o a los herrajes de fijación: el agua a alta presión sostenida puede forzar agua debajo de las abrazaderas de la placa y acelerar la corrosión. Para la limpieza rutinaria es suficiente un cepillo suave con detergente neutro diluido, seguido de un enjuague con agua limpia.

Cuándo llamar a un especialista: límites de la instalación de telas extensibles de bricolaje

No todos los proyectos de tejido tensado son adecuados para autoinstaladores o contratistas generales sin experiencia específica. Las siguientes situaciones requieren la participación de un instalador especializado en estructuras tensadas o un ingeniero estructural:

• Cualquier estructura con una luz libre que exceda 10 metros
• Estructuras en zonas de fuertes vientos o ambientes costeros donde la corrosión y la carga del viento requieren aportes de ingeniería específicos.
• Cualquier instalación que requiera soldadura en campo de paneles de tela extensible de PVC en el sitio.
• Estructuras sobre espacios públicos como aceras, aparcamientos, estadios o zonas de tránsito donde un fallo estructural tendría graves consecuencias.
• Proyectos que requieren certificación de ingeniería para la aprobación del consejo o el cumplimiento del permiso de construcción.
• Cualquier trabajo de retensado o reparación donde la documentación de instalación original no esté disponible.

Contratar a un especialista para instalaciones complejas no se trata sólo de calidad: también se trata de responsabilidad. Si una estructura falla y lesiona a alguien, la ausencia de documentación de ingeniería y instalación calificada crea una exposición legal y de seguros significativa para el propietario del edificio.
