¿Cuáles son los diferentes tipos de tejido extensible?

Los tejidos extensibles vienen en varios tipos distintos, cada uno de ellos diseñado para demandas de rendimiento específicas. Las categorías principales son Tejido extensible de PVC, tejido de PTFE (politetrafluoroetileno), película de ETFE (tetrafluoroetileno de etileno), tejido de sombra de HDPE y fibra de vidrio recubierta de silicona . Entre estos, el tejido extensible de PVC domina el mercado global (representa aproximadamente entre el 60% y el 70% de todas las instalaciones de membranas arquitectónicas) debido a su rentabilidad, amplia gama de colores y rendimiento estructural confiable en diversos climas. Comprender cada tipo es esencial antes de comprometerse con cualquier proyecto de estructura tensada, ya sea una marquesina, un techo de estadio o una fachada de membrana de gran luz.

Tejido extensible de PVC : El estándar de la industria

La tela extensible de PVC se fabrica recubriendo una rejilla base de hilo de poliéster (la malla) en ambos lados con pasta de cloruro de polivinilo. El resultado es una membrana compuesta que combina la resistencia a la tracción del poliéster tejido con la impermeabilidad, la resistencia química y la flexibilidad estética del PVC. Los paneles de tela extensible de PVC estándar tienen resistencias a la tracción que van desde 3.000 N/5 cm hasta más de 10.000 N/5 cm. , dependiendo del número de hilos y del peso del recubrimiento.

En términos prácticos, una membrana de PVC de grado 6 (aproximadamente 1.050 g/m²) es lo suficientemente resistente como para soportar cargas dinámicas de nieve y viento de 1,5 a 2,5 kPa sin deformación permanente. Esa clasificación de carga cubre la gran mayoría de la arquitectura pública y comercial en climas templados.

Tratamientos superficiales en tejido extensible de PVC

Los revestimientos de PVC en bruto atraen el polvo y los desechos orgánicos que se encuentran en el aire, lo que tiñe gradualmente la membrana y reduce la transmisión de luz. Los fabricantes abordan esto con capas superiores de laca, lacas acrílicas, acabados de fluoruro de polivinilideno (PVDF) y laminados de PVDF/Tedlar. Una membrana de PVC lacada con PVDF retiene Más del 90% de su luminosidad blanca original después de 10 años. de exposición al aire libre, en comparación con aproximadamente el 70-75% del PVC sin tratar del mismo peso base. Para proyectos cerca de zonas industriales o áreas costeras donde la deposición de sal y contaminantes es intensa, especificar una capa superior de PVDF o Tedlar agrega aproximadamente entre un 8 y un 15 % al costo del material, pero reduce drásticamente la frecuencia de limpieza de dos veces al año a una vez cada tres o cuatro años.

Vida útil y reciclabilidad del tejido extensible de PVC

Una instalación de tela tensada de PVC bien especificada generalmente ofrece una vida útil de 15-25 años antes de que la degradación del revestimiento comprometa el comportamiento frente al fuego o la integridad estructural. Las membranas de PVC al final de su vida útil se pueden reciclar a través de varios programas europeos de recuperación; por ejemplo, el proceso Texyloop convierte las membranas de poliéster recubiertas de PVC usadas nuevamente en granulado de PVC virgen equivalente y recupera la malla de poliéster para su reprocesamiento. Este enfoque de circuito cerrado reduce la huella de carbono del ciclo de vida en aproximadamente un 30% a un 40% en comparación con la eliminación en vertederos.

Fibra de vidrio recubierta de PTFE: la opción premium de larga duración

La fibra de vidrio recubierta de PTFE (politetrafluoroetileno), que a menudo se comercializa con marcas como Tenara o Sheerfill, representa el extremo superior del mercado de telas extensibles. El material base es hilo de fibra de vidrio tejido, que no es combustible por naturaleza, y el revestimiento de PTFE proporciona una superficie químicamente inerte y de fricción ultrabaja. Las membranas de PTFE tienen una vida útil esperada de 30 a 50 años , con algunas instalaciones notables, como la terminal Haj en Jeddah (terminada en 1981), que ahora supera las cuatro décadas de servicio continuo.

La superficie de PTFE no porosa es efectivamente autolimpiante: la lluvia elimina las partículas en el aire sin dejar manchas. Los valores de transmisión de luz suelen oscilar entre el 5% y el 20%, lo que proporciona a las estructuras de PTFE una calidad de luz diurna luminosa, difusa y sin deslumbramientos. Una limitación es el costo: la fibra de vidrio recubierta de PTFE generalmente tiene un precio de De tres a cinco veces el costo por metro cuadrado de la tela extensible de PVC estándar. - lo que lo hace más apropiado para estructuras permanentes emblemáticas en lugar de instalaciones estacionales o temporales.

El comportamiento ante el fuego es una ventaja clave. El PTFE/fibra de vidrio está clasificado como no combustible según la mayoría de los códigos de construcción nacionales, lo que simplifica enormemente la obtención de permisos para espacios públicos cerrados, como centros comerciales, terminales de aeropuertos y techos de estadios.

Película ETFE: transparencia y rendimiento ligero

El ETFE (etileno tetrafluoroetileno) no es técnicamente un tejido sino una película de fluoropolímero termoplástico. Se incluye en la familia de membranas de tracción porque se corta, suelda y tensa utilizando principios estructurales comparables. Una sola capa de película de ETFE pesa tan solo entre 150 y 350 g/m² (aproximadamente el 1 % del peso de un panel de vidrio equivalente), lo que reduce drásticamente los requisitos de carga estructural primaria y abre posibilidades de luz que el vidrio no puede lograr económicamente.

ETFE logra Valores de transmisión de luz del 90 al 95 % para una sola capa. , lo que la convierte en la opción preferida cuando la prioridad de diseño es la máxima luz natural. El Centro Acuático Nacional de Beijing (el "Cubo de Agua"), terminado para los Juegos Olímpicos de 2008, utilizó más de 100.000 m² de paneles de cojín de ETFE y sigue siendo uno de los ejemplos más citados de la translucidez y versatilidad estructural del material.

La película de ETFE generalmente se instala como sistemas de cojines inflados de múltiples capas en lugar de membranas tensadas simples. La presión del aire mantenida entre las capas proporciona aislamiento (valores U de 1,5 a 2,8 W/m²K para sistemas de dos capas) y rigidez estructural. Sin embargo, los sistemas de inflado mecánico requieren contratos de mantenimiento y compresores de respaldo, lo que agrega complejidad operativa en comparación con las membranas estáticas de PVC o PTFE.

Tela de sombra HDPE: diseñada para el control solar

La tela para sombra de polietileno de alta densidad (HDPE) ocupa un nicho distinto dentro de las estructuras de tela extensible. A diferencia de la tela extensible de PVC o las membranas de PTFE, la tela de sombra HDPE es una estructura de tejido abierto o tejida diseñada específicamente para bloquear la radiación solar y al mismo tiempo permitir el movimiento del aire. Las telas de sombra HDPE están disponibles en factores de sombra del 30 % al 95 %. , lo que permite una calibración precisa de la reducción de la ganancia solar frente a la ventilación natural.

Esto convierte al HDPE en el material dominante para aparcamientos, parques infantiles, estructuras agrícolas de sombra y zonas de hospitalidad al aire libre en climas cálidos. Una marquesina de HDPE con un factor de sombra del 90 % sobre un aparcamiento en Dubai o Phoenix puede reducir las temperaturas de la superficie de los vehículos estacionados entre 20 y 30 °C en comparación con el asfalto sin sombra, lo que reduce significativamente las temperaturas interiores de la cabina y la carga de aire acondicionado. Las resistencias a la tracción de la tela de sombra HDPE son menores que las de las membranas arquitectónicas recubiertas (normalmente entre 1.500 y 4.500 N/5 cm), por lo que los diseños estructurales deben tener esto en cuenta al especificar la resistencia a la carga de nieve y al levantamiento del viento.

La tela de sombra de HDPE se estabiliza a los rayos UV durante la fabricación y los grados comerciales de calidad llevan Garantías de estabilidad UV de 10 años . La estructura abierta porosa significa que la tela no acumula agua estancada, lo que elimina las cargas estancadas que deben considerarse con la tela extensible de PVC impermeable en instalaciones de pendiente baja.

Fibra de vidrio recubierta de silicona: aplicaciones específicas de alta temperatura

Las membranas de fibra de vidrio recubiertas de silicona son el tipo de tejido de tracción menos común en la arquitectura general, pero desempeñan un papel fundamental en entornos de alta temperatura y procesamiento de alimentos. El revestimiento de elastómero de silicona permanece estable desde -60°C a 230°C continuamente , con picos a corto plazo tolerados hasta 300°C. Este rango térmico supera con creces los límites operativos de la tela extensible de PVC (normalmente nominal para servicio continuo a 70 °C) y hace que la silicona/fibra de vidrio sea la opción predeterminada para marquesinas sobre hornos industriales, cubiertas de fundición y zonas de escape de calor en instalaciones de fabricación.

Los recubrimientos de silicona también son aptos para los alimentos, no son tóxicos y son resistentes a la mayoría de los ácidos, álcalis y agentes de limpieza utilizados en la producción de alimentos. Estas propiedades han llevado a una adopción cada vez mayor en estructuras de techos extensibles sobre mercados de alimentos e instalaciones de procesamiento, donde la limpieza frecuente con vapor a alta presión es una rutina. La compensación es el costo: la fibra de vidrio recubierta de silicona es significativamente más cara que la tela extensible de PVC e incluso las membranas de PTFE en algunas configuraciones.

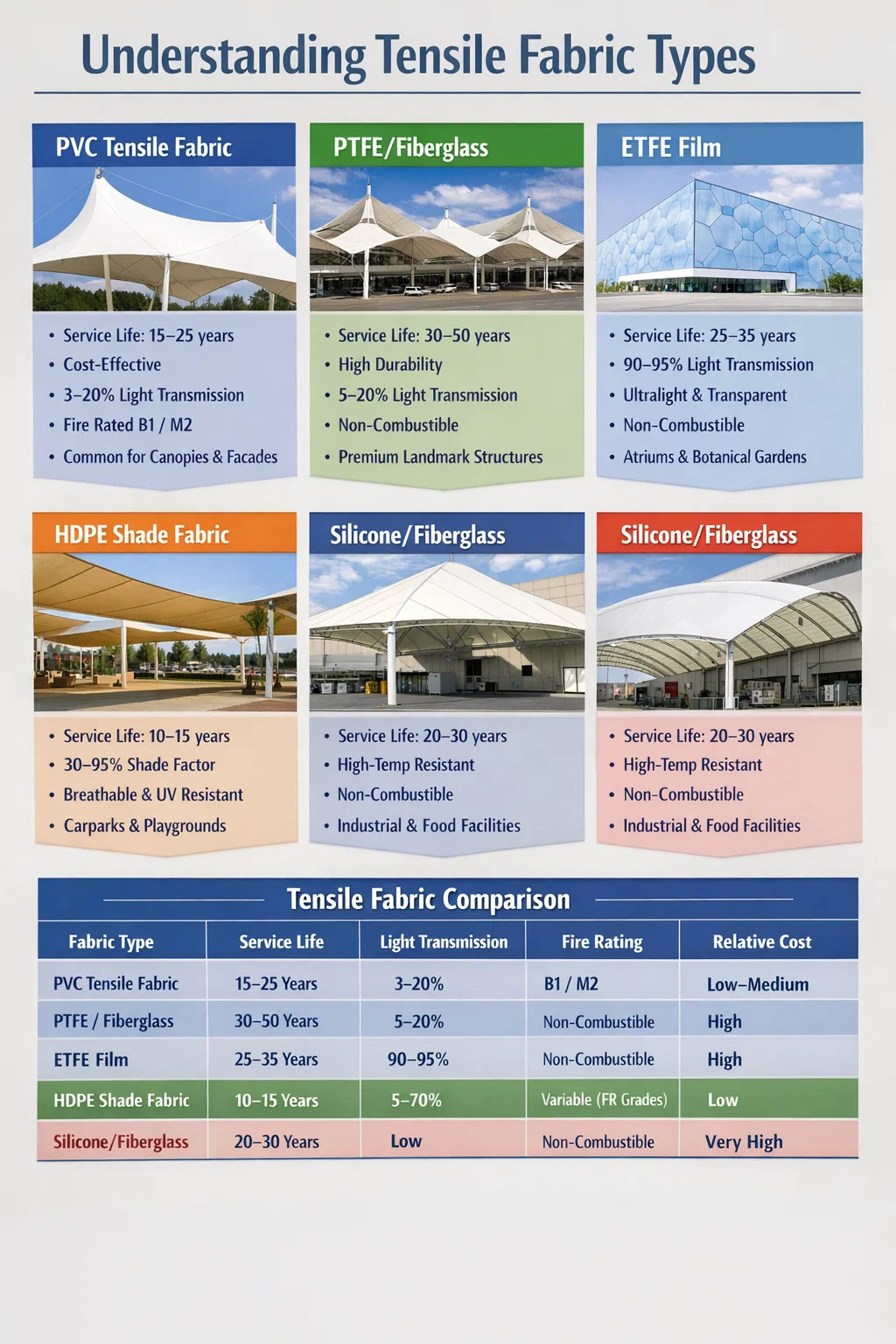

Comparación directa de todos los tipos de tejidos tensados

La siguiente tabla resume el rendimiento clave y los atributos comerciales de cada tipo principal de tejido extensible para ayudar en las decisiones de especificaciones.

En qué se diferencian los grados de telas extensibles de PVC

No todos los tejidos tensados de PVC son iguales. El mercado se segmenta en grados de peso (comúnmente Grado 2 a Grado 9) y dentro de cada grado, los niveles de calidad varían significativamente según la construcción de malla, la formulación del compuesto de PVC y la tecnología de capa final. Así es como se desglosan las calificaciones clave en la aplicación práctica:

• Grados 2 y 3 (400 a 600 g/m²): Salas de exposición ligeras, carpas para eventos temporales, velas de sombra de corta duración. La resistencia a la tracción suele ser de 2500 a 4000 N/5 cm. No recomendado para estructuras permanentes en zonas de fuertes vientos.
• Grados 5 y 6 (750 a 1100 g/m²): El caballo de batalla de la arquitectura comercial: marquesinas extensibles, pasarelas peatonales, refugios de tránsito y revestimientos de fachadas. Resistencia a la tracción 5.000–7.500 N/5 cm. Por lo general, tiene una vida útil de 15 a 20 años con capa superior de PVDF.
• Grados 8 y 9 (1200 a 1600 g/m²): Tejados de estadios, centros de transporte de gran envergadura, fachadas tensadas que soportan presiones de viento superiores a 2 kPa. Resistencia a la tracción 9.000–12.000 N/5 cm. A menudo se especifica con laminado Tedlar para máxima resistencia a la intemperie y longevidad.

La arquitectura de malla dentro del PVC también importa. Una malla de tejido liso ofrece una resistencia a la tracción uniforme tanto en la dirección de la urdimbre como de la trama, lo que se prefiere para estructuras de membranas pretensadas biaxialmente. Un tejido de gasa o una malla de hilo insertado ofrece mayor resistencia en una dirección y se utiliza en aplicaciones de tracción unidireccional, como marquesinas de bóveda de cañón.

Normas de comportamiento ante incendios para tejidos extensibles

El comportamiento frente al fuego es un factor de especificación no negociable para cualquier estructura tensada cerrada o semicerrada. Los estándares varían según la región:

• Europa: Clasificación de reacción al fuego EN 13501-1. El tejido tensado de PVC con tratamiento FR normalmente alcanza la Clase B-s2, d0 o la Clase C-s2, d0. PTFE y ETFE alcanzan la Clase A2-s1, d0 (no combustible).
• Francia: Sistema de clasificación M. La tela extensible de PVC con el tratamiento adecuado logra M2 (retardante de llama), que se requiere para espacios públicos cubiertos de reunión.
• Estados Unidos: NFPA 701 y ASTM E84. Las membranas de PVC arquitectónicas de calidad alcanzan un índice de propagación de llama de Clase A (FSI ≤ 25).
• Australia/Nueva Zelanda: AS/NZS 1530.3. La tela extensible de PVC utilizada en edificios de ensamblaje de Clase 9 generalmente requiere un índice de inflamabilidad ≤ 6 y un índice de propagación de llama ≤ 0.

Los aditivos retardantes de llama en el tejido extensible de PVC se incorporan en la etapa de composición, no se aplican como revestimiento de superficie. , lo que significa que el rendimiento FR no disminuye después de la limpieza o abrasión. Esta es una distinción fundamental que se debe verificar al revisar las hojas de datos técnicos del producto: los tratamientos FR aplicados a la superficie en membranas económicas se degradan con el tiempo y pierden el cumplimiento de la certificación.

Características acústicas y térmicas de los tipos de tejidos tensados.

El rendimiento acústico suele pasarse por alto durante la selección de materiales, pero se vuelve fundamental en espacios públicos cubiertos. La tela extensible de PVC es una superficie reflectante (los coeficientes de absorción acústica (αw) suelen oscilar entre 0,05 y 0,15), lo que significa que el ruido reverberante se acumula en entornos cubiertos por membranas a menos que se integren revestimientos absorbentes o paneles acústicos secundarios. Los equipos de diseño de estadios utilizan regularmente un revestimiento acústico secundario de tela extensible de PVC perforada con una capa aislante para reducir los tiempos de reverberación en las tribunas cubiertas de 3 a 5 segundos al objetivo de 1,5 a 2 segundos para la inteligibilidad del habla.

El rendimiento térmico del tejido tensado de PVC de una sola capa es modesto. Una membrana de PVC estándar de 900 g/m² tiene un valor U de aproximadamente 5,5–6,5 W/m²K , proporcionando por sí solo un aislamiento mínimo. Los sistemas de PVC de doble capa con una cámara de aire o relleno aislante pueden alcanzar valores U de 1,5 a 3,0 W/m²K, lo que los hace viables para espacios cerrados estacionalmente. Los sistemas de cojines de ETFE, por el contrario, alcanzan valores U de 1,0 a 2,0 W/m²K con sistemas de dos capas y por debajo de 1,0 W/m²K con tres o más capas más relleno de argón.

La reflectancia solar es otro factor térmico. Una tela extensible de PVC blanca con una capa superior de PVDF puede alcanzar valores de reflectancia solar de 0,65 a 0,75 (TSR), lo que reduce sustancialmente la ganancia de calor solar debajo del dosel en comparación con opciones de PVC más oscuras (TSR 0,10 a 0,30) o techos de metal desnudo (TSR 0,20 a 0,40). Esta es una importante ventaja de eficiencia energética para espacios de hostelería al aire libre que buscan sombra sin acumulación excesiva de calor.

Tecnologías de costura y unión para tejidos extensibles de PVC

La integridad estructural de una membrana extensible es tan confiable como sus costuras. Los paneles de tejido tensado de PVC se unen mediante dos métodos principales:

• Soldadura de alta frecuencia (HF): Un campo electromagnético hace oscilar las moléculas de PVC en la línea de costura, generando calor que fusiona las dos capas en una unión homogénea. Las soldaduras HF ejecutadas correctamente logran resistencias de costura de 85-100% de la membrana madre , lo que significa que la costura no crea un punto estructural débil. Este es el estándar de la industria para toda la fabricación comercial de tejidos extensibles de PVC.
• Soldadura por aire caliente: Una corriente de aire caliente (250-400°C) ablanda las superficies de PVC, que luego se comprimen bajo la presión de un rodillo. Se utiliza para reparaciones in situ y geometrías de costura curvadas o irregulares donde las placas de soldadura HF no pueden alcanzar. La resistencia de la costura suele ser del 75 al 90 % de la tela original.

La fibra de vidrio recubierta de PTFE no se puede soldar con HF porque la base de fibra de vidrio no responde a la excitación electromagnética y el recubrimiento de PTFE es térmicamente estable y no fusible por debajo de 327 °C. En cambio, los paneles de PTFE se unen mecánicamente utilizando barras de sujeción de acero recubiertas de PTFE y juntas superpuestas atornilladas, lo que requiere superposiciones de juntas más amplias (normalmente de 50 a 100 mm frente a 15 a 25 mm para las soldaduras HF de PVC) y agrega complejidad de fabricación.

La terminación de los bordes de la tela extensible de PVC utiliza varias estrategias: cuerda en canal (un cable de acero recubierto de PVC incrustado en un dobladillo soldado que se acopla a un perfil de extrusión de aluminio continuo), cuerda con perno (un cordón redondo continuo a lo largo del perímetro del panel) y conexiones de placa y perno para puntos de anclaje concentrados de carga más alta. La selección de la terminación del borde afecta tanto el detalle visual de la instalación terminada como la capacidad máxima de transferencia de carga en cada anclaje.

Elegir la tela extensible adecuada para su proyecto

El árbol de decisión para la especificación de tejidos tensados generalmente sigue esta lógica:

1. Presupuesto y vida del proyecto: Si la vida útil del diseño es inferior a 20 años o el presupuesto es limitado, la tela extensible de PVC con capa superior de PVDF es casi siempre la respuesta correcta. Para estructuras históricas de 30 años, el PTFE o ETFE de alta calidad justifica la prima.
2. Requisitos de luz: ¿Máxima luz natural? Especificar película ETFE. ¿Luz diurna difusa controlada? PVC o PTFE blanco o de color claro. ¿Exclusión solar con ventilación? Tela de sombra HDPE.
3. Requisitos de clasificación al fuego: Consulte los requisitos del código de construcción local para la clase de ocupación. Si la clasificación como no combustible es obligatoria (EN A2 o equivalente), PTFE o ETFE son las únicas opciones de membrana. Si la Clase B o C es aceptable, califica la tela extensible de PVC con tratamiento FR integral.
4. Exposición ambiental: ¿Alta contaminación o exposición costera a la sal? Dé prioridad a la capa superior de PVDF o Tedlar sobre PVC, o seleccione PTFE para una apariencia sin mantenimiento. ¿Zona industrial de alta temperatura? Especifique fibra de vidrio recubierta de silicona.
5. Luz estructural y carga: Para luces superiores a 40-50 m y cargas dinámicas elevadas, el análisis de ingeniería estructural impulsará la selección del peso de la tela. Trabaje con el fabricante de la membrana con anticipación para confirmar que el grado de tela extensible de PVC elegido cumpla con los valores de tensión calculados en todos los puntos de conexión.

Ningún tipo de tejido tensado domina todas las aplicaciones. Sin embargo, por la combinación de rendimiento estructural, versatilidad de diseño, rentabilidad y características prácticas de instalación, El tejido tensado de PVC sigue siendo el material de mayor aplicación en el mercado , atendiendo proyectos desde marquesinas temporales para mercados hasta techos permanentes de varios miles de metros cuadrados. Comprender toda la gama de tipos, y dónde se ubica el tejido extensible de PVC dentro de ese espectro, brinda a los diseñadores y gerentes de proyectos la base para tomar decisiones confiables y de grado de especificación desde las primeras etapas del diseño.
